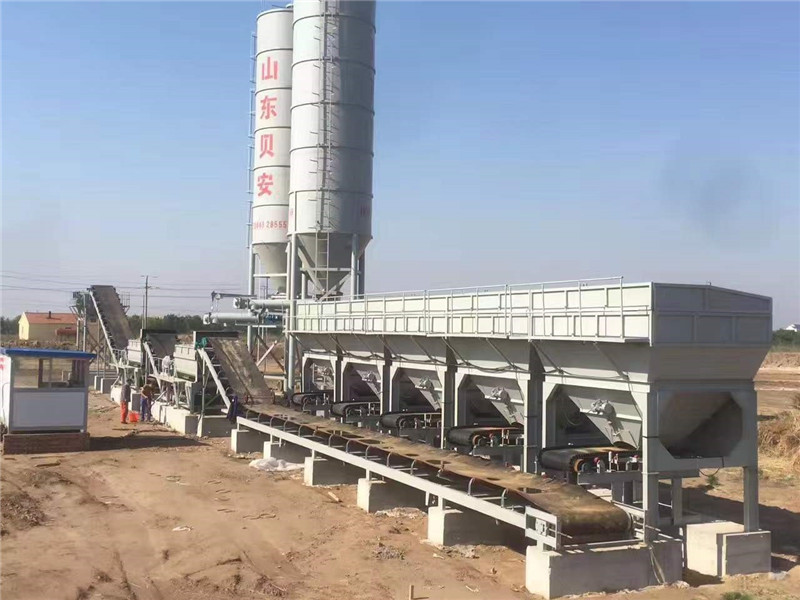

A estação de mistura estabilizada do solo é um equipamento de construção de estradas avançado e seguro projetado produzindo o solo estabilizado com proporções diferentes de cimento, de areia, de cascalho, e de outros aditivos. Esta estação de mistura é equipada com um misturador forçado do gêmeo-eixo que possa misturar os componentes materiais em uma alta velocidade e entregar uma mistura homogênea do solo estabilizado em uma estadia de ciclo curto. É equipada igualmente com um batcher agregado para acomodar 3-6 medidores cúbicos do material, assim como um cimento que pesam a escala de 0-500kg, e um aditivo que pesa a escala de 0-50kg. O processo de mistura toma somente 60 segundos para terminar, fazendo lhe uma solução altamente eficiente e eficaz na redução de custos para a mistura estabilizada do solo.
O tipo WDJ300.400.500.600.700.800 estabilizou parâmetros de desempenho principais da planta de mistura do solo:
| Modelo do parâmetro | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| Produtividade | 300t/h | 400t/h | 500t/h | 600t/h | 700t/h | 800t/h |
| Método de medição | Automatizado | Automatizado | Automatizado | Automatizado | Automatizado | Automatizado |
| Método do ajuste | Controle de velocidade variável da frequência | Controle de velocidade variável da frequência | Controle de velocidade variável da frequência | Controle de velocidade variável da frequência | Controle de velocidade variável da frequência | Controle de velocidade variável da frequência |
| Modo de controle | automático | automático | automático | automático | automático | automático |
| Pesando a precisão (agregado) | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% |
| Pesando a precisão (pó) | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| Poder do motor principal | 37KW | 45KW | 60KW | 75KW | 90KW | 110KW |
| Peso total | 24t | 24t | 27t | 27t | 30t | 30t |
| Poder total | 115KW | 125KW | 140KW | 155KW | 180KW | 200KW |
O tipo computador de WDJ800 de D medido e velocidade da frequência controlou a tabela de configuração estabilizada da planta de mistura do solo
| Não. | Nome de parte | Modelo da especificação | Quantidade | Lugar de origem | Observações | ||
| 1 | Máquina completa |
6, formulário do conjunto: tipo destacável 7, área: 55m*15m 8, configuração: Quatro funis e dois escaninhos (tipo intermediário de mistura secundário da correia) |
O funil agregado, placa terminada do ferro do escaninho adota 5mm; a máquina lisa da correia, aço inclinado do canal da máquina da correia adota 18; o funil agregado, pés do misturador adota o Eu-feixe 20. Correia lisa e correia inclinado para adotar a correia de nylon.
|
||||
| 2 |
Sistema de tratamento por lotes agregado
|
Funil agregado | placa do ferro do ³ de 14m usando 5mm | 4 | Beian, Shandong |
Tipo da combinação: Única composição do escaninho Largura do funil: 3300mm Funil agregado com defletor |
|
| Vibrador | 1.1KW | 4 | Henan Xinxiang | ||||
| Tela da grade |
tela Grade-reforçada
|
4 | Beian, Shandong | ||||
| Escala da correia | Pesando a precisão ±0.5-1% | 4 | Beian, Shandong | ||||
| Cilindro da escala da correia | 4KW | 4 |
Zibo Shandong |
||||
| Sensor da pressão | 150Kg | 4 | Bengbu Anhui | ||||
| Rolos do portador da escala da correia | φ89×1080 | 1 套 | Beian, Shandong | ||||
| Rolo do portador da escala da correia | φ89×1040 | 1 套 | Beian, Shandong | ||||
| Polia de correia da pressão | 1 | Beian, Shandong | |||||
| Dosando o quadro da máquina da correia | aço do canal [18 | 1 | Beian, Shandong | ||||
| Polia motorizada | 50120-22KW-2.5 | 1 | Beian, Shandong | ||||
| Correia lisa do anel | correia de nylon de 1200×5-39.3m | 1 | Hebei | ||||
| Rolos do portador da máquina da correia | φ89×455 | 1set | Beian, Shandong | ||||
| Rolos do portador da máquina da correia | φ89×1350 | 1set | Beian, Shandong | ||||
| Rolo vertical | 1set | Beian, Shandong | |||||
| 3 | Sistema de fonte do pó | Escaninho de alimentação do pó do sistema | 80-100 | 2 | Beian, Shandong | ||
| Remoção de poeira | Nenhum | 0 | opcional | ||||
| Válvula de porta | 800×800 | 2 | Beian, Shandong | ||||
| Roda de mão da válvula de porta | 320 | 4 | Beian, Shandong | ||||
| Transporte de parafuso | φ325×2700mm | 2 | Beian, Shandong | ||||
| Motor espiral | 7.5KW | 2 | Beian, Shandong | ||||
| Corda de fio de aço | φ6-10米 | 2 | Beian, Shandong | ||||
| Saco de pano | φ325 | 4 | Beian, Shandong | ||||
| Escala eletrônica espiral | Φ325×1400mm | 2 | Beian, Shandong | ||||
| Motor de peso eletrônico | 4KW | 2 | Beian, Shandong | ||||
| Sensor atual da tensão | 500Kg | 2 |
Bengbu, Anhui |
||||
| 4 | Sala de operação | Sala de comando | 1 |
Bengbu, Anhui |
Modo de controle: Controle de computador
|
||
| Condicionador de ar | 1.2HP (tipo refrigerando e de aquecimento) | 1 | |||||
| 5 | sistema de fonte da água | bomba submergível | 3KW | 1 | Zibo, Shandong | modo de controle da água: regulamento da velocidade da frequência | |
| Fluxo da bomba de água | ³ /h de 40m | 1 | Beian, Shandong | ||||
| 6 | Dispositivo de mistura | Misturador | 2 | Beian, Shandong |
tipo da máquina: Eixo horizontal dobro forte motor de tipo contínuo, dobro |
||
| Motor dobro | 55KW×2 | 4 | Kaiyuan | ||||
| Lâmina | 高锰合金耐磨材质 | 68*2 | Weifang, Shandong | ||||
| Redutor de velocidade | ZLY200 | 4 | Zibo, Shandong | ||||
| 7 | Dispositivo de armazenamento | Máquina inclinado da correia |
Inclinação Q=18° da instalação Canal do quadro: aço [18 |
1 | Beian, Shandong |
Movimentação da porta do funil Método: Pneumático
escaninho de armazenamento Descarregando a altura: 3700m |
|
| cilindro elétrico da movimentação | 50120-30KW-2.5 | 1 | Zibo, Shandong | ||||
| Correia lisa anular | correia de nylon de 1200×5-39.3m | 1 | Hebei | ||||
| Rolos do portador da máquina da correia | φ89×455 | 1 套 | Beian, Shandong | ||||
| Rolos do portador da máquina da correia | φ89×1350 | 1 套 | Beian, Shandong | ||||
| Rolo vertical | 1 套 | Beian, Shandong | |||||
| Escaninho de armazenamento final | placa do ferro do ³ 10m (empilhado) usando 5mm | 1 | Beian, Shandong | ||||
| Vibrador | 1.1KW | 1 | Xinxiang, Henan | ||||
| Sino elétrico | 1 | Beian, Shandong | |||||
| 8 | Sistema de circuito do ar | Válvula de solenoide | 4V310 | 2 | Zhejiang | ||
| Motor | Y132S1-2-5.5KWB3 | 1 | Beian, Shandong | ||||
| Compressor de ar | 0.67/7-5.5KW | 1 | |||||
| Cilindro do ar | 100×250 | 4 | |||||
| 9 | Sistema de controlo elétrico | Componentes elétricos | 1 | Chint Dexie |
Os componentes elétricos podem ser opcionais; Adote a conexão de 485 comunicações |
||
| Sistema de controlo | 1 | Beian, Shandong | |||||
| Anfitrião de computador | 1 | Lenovo | |||||
| Monitor | 1 | Lenovo | |||||
| Inversor | 3.7kw | 4 | Hai Li Pu | ||||
| Inversor | 7.5kw | 2 | Hai Li Pu | ||||
| 10 |
Correia intermediária
|
Rolos do portador da correia | φ89×455 | 1set | Beian, Shandong | ||
| Rolos do portador da correia | φ89×1350 | 1set | Beian, Shandong | ||||
| Correia | correia de nylon de 1200×5-19.4m | 1 | Beian, Shandong | ||||
| Cilindro elétrico da movimentação | 50120-22KW6-2.5 | 1 | Beian, Shandong | ||||
| 11 | Acessórios | Ferramentas especiais | 1 | Beian, Shandong | |||
| guia do usuário | 1 | Beian, Shandong | |||||
| Certificado de conformidade | 1 | Beian, Shandong | |||||
Nota: 1 devido à melhoria técnica, à origem das peças compradas e ao modelo de parâmetros técnicos pode ser mudado, mas as funções não são mais más do que existentes;
2 que o comprador precisa de preparar as seguintes facilidades: a fundação concreta da estação de mistura, a fonte de alimentação ao armário de distribuição do poder da estação de mistura e a fonte do armazenamento da água da estação de mistura; o óleo mecânico exigido para o equipamento, e o sistema de proteção necessário do relâmpago na estação de mistura.
O cal estabilizou a estação de mistura do solo é um tipo do equipamento para a construção de estradas, que é amplamente utilizada para o pavimento e a fundação de construção do subgrade. É equipado com um sistema de controlo do PLC, um de alta capacidade, um ciclo de mistura rápido e um batcher agregado da grande capacidade, que lhe faça uma solução perfeita para projetos de construção de estradas. Pode ser usado para misturar o solo estabilizado cal, e produz o solo estabilizado com propriedades diferentes. A capacidade desta estação de mistura estabilizada do solo está entre 50-400t/h, e o ciclo de mistura é somente 60s. O batcher agregado pode sustentar a 3-6m o ³. Com o sistema de controlo avançado do PLC, pode precisamente controlar a produção de solo estabilizado, e assegura a qualidade do produto final. Além, o projeto e a operação fáceis de usar fazem fácil e eficiente operar a estação de mistura estabilizada do solo.
O suporte laboral e o serviço para a estação de mistura estabilizada do solo incluem:
A1: A estação de mistura estabilizada do solo é um tipo do equipamento para produzir o solo estabilizado com cimento, cal, cinza de mosca, etc. É composta principalmente do sistema de mistura, sistema de tratamento por lotes agregado, cimento que pesa o sistema, água que pesa o sistema, sistema de peso aditivo, misturando transportando o sistema e o sistema de controlo.
Q2: Que são as vantagens da estação de mistura estabilizada do solo?
A2: As vantagens da estação de mistura estabilizada do solo incluem a eficiência elevada, boa estabilidade, operação fácil, baixos custo e de alta qualidade do produto acabado.
Q3: Que são os componentes da estação de mistura estabilizada do solo?
A3: Os componentes da estação de mistura estabilizada do solo incluem o sistema de mistura, sistema de tratamento por lotes agregado, cimento que pesa o sistema, água que pesa o sistema, sistema de peso aditivo, misturando transportando o sistema e o sistema de controlo.
Q4: Que materiais podem ser feitos com estação de mistura estabilizada do solo?
A4: A estação de mistura estabilizada do solo pode ser usada para fazer o solo estabilizado com cimento, cal, cinza de mosca, etc.
Q5: Que é a capacidade de estação de mistura estabilizada do solo?
A5: A capacidade de estação de mistura estabilizada do solo é até 80-100m3/h.
